Промышленные и коммерческие воздухоохладители: принцип работы, применение и как выбрать подходящую модель
Воздухоохладители - один из ключевых узлов современных промышленных и коммерческих холодильных систем. Их также называют испарителями: именно они отбирают тепло из охлаждаемого помещения и передают его хладагенту, а затем распределяют охлаждённый воздух по объёму камеры.
От камер хранения и морозильных складов до пищевых производств, супермаркетов, ресторанов и фармацевтических хранилищ - правильно подобранный воздухоохладитель напрямую влияет на стабильность температуры, качество продукции, энергопотребление и общую эффективность холодильной системы.
В этом материале разберём, что такое промышленные и коммерческие воздухоохладители, как они устроены, где применяются и какие технические факторы важно учитывать при подборе воздухоохладителей.
Что такое воздухоохладитель
Воздухоохладитель в холодильной системе - это испаритель с принудительным обдувом, устанавливаемый внутри охлаждаемого помещения. В его конструкцию обычно входят оребрённый теплообменник, вентиляторы, корпус и узел отвода конденсата, а также, в зависимости от температурного режима, система оттайки.
Процесс охлаждения происходит в испарителе: внутри его трубок кипит хладагент под низким давлением. Вентиляторы обеспечивают постоянную циркуляцию воздуха из камеры через межрёберное пространство теплообменника, где он отдаёт тепло фреону и возвращается обратно охлаждённым.
В типовой холодильной системе воздухоохладитель работает в едином контуре с компрессором, конденсатором, расширительным устройством и автоматикой. Воздухоохладитель отбирает тепло внутри камеры, а конденсатор отводит это тепло за её пределы.
Как работает промышленный воздухоохладитель
Холодильный цикл можно упрощённо представить в виде четырёх этапов:
- Компрессор повышает давление и температуру паров хладагента.
- Конденсатор отводит тепло, переводя хладагент в жидкость высокого давления.
- Расширительное устройство снижает давление хладагента.
- Пройдя через расширительное устройство, хладагент поступает в воздухоохладитель и отбирает тепло у воздуха камеры.
Внутри воздухоохладителя хладагент движется по трубкам с оребрением - обычно алюминиевым, - которое увеличивает площадь теплообмена. Вентиляторы прогоняют через этот теплообменник воздух камеры, и он отдаёт своё тепло хладагенту.
По мере отбора тепла температура воздуха в помещении снижается. Хладагент, поглотивший это тепло, выходит из испарителя уже в виде пара и возвращается к компрессору, продолжая холодильный цикл.
Этот непрерывный процесс теплообмена позволяет системе поддерживать заданную температуру в помещении.
Основные области применения воздухоохладителей
Промышленные и коммерческие воздухоохладители применяются в самых разных объектах и условиях, где требуется контроль температуры.
Области применения тоже можно группировать по нескольким независимым признакам сразу: один и тот же объект может относиться к определённой отрасли, работать в конкретном температурном режиме и при этом быть крупным складским комплексом.
По температурному режиму
Среднетемпературные камеры (с плюсовой температурой) - одно из самых распространённых применений. Воздухоохладители обеспечивают непрерывную циркуляцию охлаждённого воздуха для поддержания стабильной температуры при хранении фруктов, овощей, молочной продукции, мяса, напитков и готовых блюд. Подбор воздухоохладителя здесь ведётся с учётом температуры камеры, тепловой нагрузки от продукта, влажности, размеров помещения, требований к распределению воздуха и частоты открывания дверей.
Морозильные камеры предъявляют к испарителю более высокие требования, поскольку в процессе эксплуатации на теплообменнике может накапливаться иней. Низкотемпературные камеры, как правило, требуют увеличенного шага оребрения по сравнению с плюсовыми камерами хранения - это даёт больше пространства для накопления инея до того, как поток воздуха окажется перекрыт. По отраслевым инженерным данным, типовой шаг оребрения для морозильных применений лежит в широком диапазоне - примерно от 6 до 20 мм, в зависимости от задачи и условий эксплуатации. Важна также правильно подобранная система оттайки.
По отрасли и типу объекта
Пищевое производство. На таких объектах часто присутствуют высокая влажность, частое открывание дверей, необходимость мойки помещений и строгие санитарные требования. Для этих условий воздухоохладителям может потребоваться антикоррозийное исполнение: нержавеющая сталь, защитные покрытия, подходящие двигатели вентиляторов и конструкция, упрощающая чистку и обслуживание.
Супермаркеты и розничная торговля. К коммерческим применениям относятся супермаркеты, продуктовые магазины, мясные лавки, пекарни, рестораны, отели, автозаправочные станции и другие точки, где требуется охлаждаемое хранение. Коммерческое холодильное оборудование должно сочетать холодопроизводительность с надёжностью, гигиеничностью, экономичностью эксплуатации и требованиями к площади под монтаж.
Фармацевтическое и температурно-чувствительное хранение. Температурный контроль также применяется для хранения фармацевтической продукции, медицинских препаратов и других температурно-чувствительных материалов. В таких применениях особенно важными могут быть стабильность поддержания температуры, мониторинг, система тревог, резервирование и продуманное проектирование системы в целом.
По масштабу объекта
Крупные холодильные склады - вне зависимости от отрасли и температурного режима - требуют особого внимания к распределению воздушного потока. Даже воздухоохладитель с достаточной номинальной мощностью может работать неэффективно, если воздух не циркулирует должным образом по всей зоне хранения. На равномерность температуры влияют расстановка стеллажей, высота потолков, конфигурация проходов, дальнобойность воздушной струи, выбор вентиляторов и расположение самого прибора.
Типы промышленных и коммерческих воздухоохладителей
Воздухоохладители классифицируют по нескольким независимым признакам, и один и тот же прибор описывается сразу по всем. Например, «потолочный низкотемпературный воздухоохладитель для промышленного склада» - это конструктивное исполнение, температурный режим и масштаб применения одновременно.
По температурному режиму
Среднетемпературные воздухоохладители применяются в камерах хранения с плюсовой температурой, выше точки замерзания. Образование инея здесь менее интенсивное, поэтому такие приборы обычно используют более плотный шаг оребрения и обеспечивают большую площадь теплообмена в компактном корпусе.
Низкотемпературные воздухоохладители предназначены для морозильных камер и задач глубокой заморозки. Как правило, они имеют увеличенный шаг оребрения и соответствующую систему оттайки для борьбы с интенсивным образованием инея.
По конструктивному исполнению и схеме обдува
Кубические воздухоохладители формируют мощную воздушную струю с большой дальнобойностью и применяются в крупных камерах и складах высотного хранения.

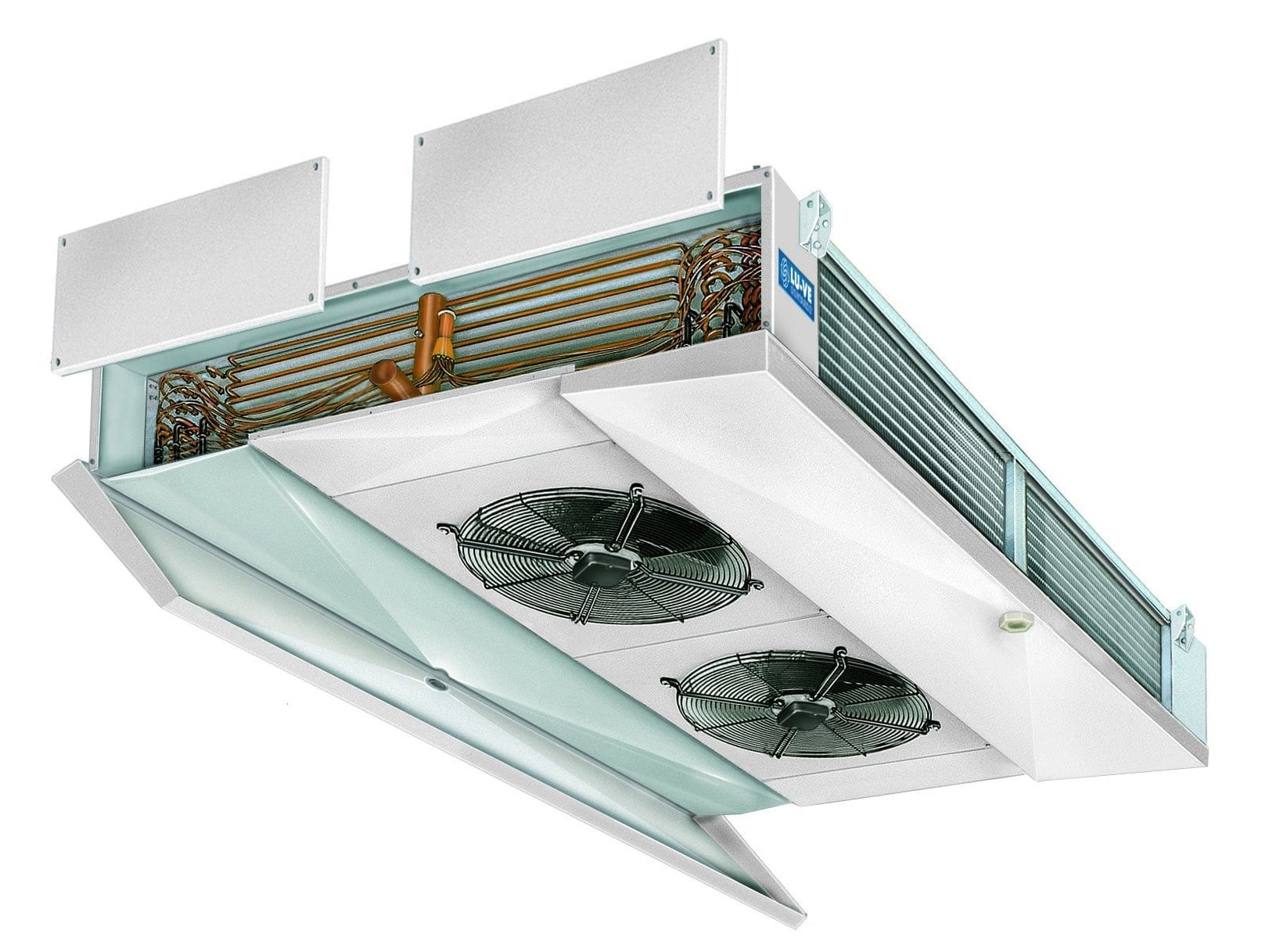

Потолочные двухпоточные выдувают воздух в две стороны вдоль перекрытия с низкой скоростью потока в рабочей зоне. Такая схема обдува подходит для помещений, где постоянно находится персонал - например, цехов обвалки, фасовки и разделки.
Низкопрофильные отличаются компактной высотой корпуса и предназначены для камер с ограниченной высотой потолков.
Напольные устанавливаются на пол и применяются в первую очередь в камерах и туннелях шоковой заморозки, где нужно продувать воздухом тележки и стеллажи с продукцией.
По масштабу и сегменту применения
Компактные коммерческие воздухоохладители подходят для ресторанов, розничных магазинов, небольших камер хранения, пекарен и других объектов с ограниченным пространством. Производители предлагают плоские и компактные конструкции, специально разработанные для коммерческого холода.
Промышленные высокой производительности рассчитаны на крупные объекты: они оснащаются несколькими вентиляторами, обеспечивают увеличенную дальнобойность, могут выполняться из специальных материалов и комплектоваться индивидуально спроектированной системой оттайки. Такие модели подходят для крупных холодильных складов, пищевых производств, распределительных центров и промышленных холодильных установок.
Способ оттайки - отдельный признак, который выбирается независимо от перечисленных выше и рассматривается в специальном разделе ниже.
Почему важен шаг оребрения
Шаг оребрения - одна из важнейших характеристик при подборе воздухоохладителя.
Рёбра увеличивают площадь теплообмена испарителя, но оптимальный шаг между ними сильно зависит от условий эксплуатации.
Если рёбра расположены слишком близко друг к другу в морозильном применении, иней может быстро перекрыть проходы для воздуха. Это снижает эффективность теплообмена, увеличивает нагрузку на вентиляторы и может потребовать более частой оттайки.
Увеличенный шаг оребрения даёт больше пространства для накопления инея и может дольше сохранять свободный проход воздуха. Это особенно важно в морозильных камерах, при шоковой заморозке и в помещениях с высокой влажностью или частым открыванием дверей.
В общем виде: в коммерческих холодильных установках можно использовать сравнительно плотный шаг оребрения, тогда как для морозильных применений, как правило, требуется заметно увеличенный шаг. Итоговое значение всегда должно определяться фактической температурой помещения, влажностью, характером нагрузки и техническими данными производителя.
Системы оттайки
Образование инея неизбежно во многих низкотемпературных холодильных применениях.
Когда влажный воздух контактирует с холодной поверхностью теплообменника, влага может замерзать на рёбрах. По мере накопления иней перекрывает поток воздуха и снижает эффективную площадь теплообмена.
Для борьбы с этим воздухоохладители могут использовать разные способы оттайки, среди которых:
- Электрическая оттайка
- Оттайка горячим газом
- Водяная оттайка
- Оттайка горячим гликолем
- Комбинированные или индивидуально спроектированные системы
Выбор конкретного решения зависит от холодильной системы, температуры помещения, доступных инженерных сетей, режима работы, требований к энергопотреблению и условий монтажа.
Для крупных промышленных холодильных систем оттайка горячим газом может быть привлекательным решением, но требует продуманного проектирования системы и трубопроводов.
Систему оттайки нельзя рассматривать как второстепенную деталь - это неотъемлемая часть подбора воздухоохладителя и проектирования холодильной системы в целом.
Как выбрать подходящий воздухоохладитель
Подбор воздухоохладителя только по номинальной холодопроизводительности может привести к неудовлетворительной работе всей системы. Стоит учитывать сразу несколько факторов.
1. Требуемая холодопроизводительность
Первый шаг - определить фактическую холодильную нагрузку. Расчёт может включать:
- тепловую нагрузку от продукта;
- теплопритоки через стены, потолок и пол;
- нагрузку от открывания дверей и инфильтрации воздуха;
- тепловыделение персонала;
- освещение;
- вентиляторы и прочее электрооборудование;
- тепло, вносимое системой оттайки;
- требуемую скорость охлаждения
Воздухоохладитель следует подбирать по техническим данным, соответствующим фактическим расчётным условиям, а не просто выбирать модель с похожей номинальной мощностью.
2. Температура помещения
Требуемая температура помещения существенно влияет на конструкцию испарителя.
Воздухоохладитель, рассчитанный на камеру +2°C, не обязательно подойдёт для морозильной камеры -25°C.
Температура влияет на интенсивность образования инея, шаг оребрения, требования к оттайке, температуру кипения хладагента и общую эффективность теплообмена.
3. Воздушный поток и дальнобойность
Прибор должен эффективно распределять воздух по всему помещению.
Недостаточная дальнобойность может создавать непрогреваемые зоны, а избыточный поток воздуха, направленный прямо на продукт, может приводить к его подсушиванию или нежелательным перепадам температуры.
Крупные склады и помещения с высотным хранением требуют особого внимания к схеме воздушных потоков и геометрии помещения.
4. Шаг оребрения
Шаг оребрения должен соответствовать условиям в помещении.
Более плотный шаг может обеспечить компактный и эффективный теплообменник при подходящих условиях, тогда как увеличенный шаг предпочтителен там, где интенсивность образования инея высока.
5. Требования к оттайке
Подобранный воздухоохладитель должен быть совместим с запланированной стратегией оттайки.
При проектировании стоит учитывать не только сам метод оттайки, но и отвод конденсата, подогрев дренажа, частоту циклов оттайки и их возможное влияние на температуру в помещении.
6. Хладагент
Воздухоохладитель должен быть совместим с выбранным хладагентом и архитектурой системы в целом.
Современные холодильные проекты всё чаще рассматривают хладагенты с меньшим воздействием на окружающую среду, включая природные хладагенты - CO₂, аммиак и углеводороды - там, где это уместно и разрешено действующими нормами.
Под выбранный хладагент должна проектироваться вся холодильная система целиком, а не только испаритель.
7. Материалы конструкции
Выбор материалов зависит от условий эксплуатации.
В стандартных промышленных применениях обычно достаточно алюминиевых рёбер с защитным покрытием и корпуса из окрашенной коррозионностойкой стали. Пищевые производства могут требовать исполнения из нержавеющей стали или дополнительной защитной обработки - особенно там, где ожидаются частая мойка или агрессивная среда.
8. Технология вентиляторов
Выбор вентиляторов влияет как на холодопроизводительность, так и на эксплуатационные расходы.
Современные воздухоохладители могут комплектоваться высокоэффективными AC- или EC-вентиляторами. EC-технология способна снижать энергопотребление и повышать гибкость управления в зависимости от применения и условий эксплуатации. Производители промышленных воздухоохладителей также предлагают разные типоразмеры и конфигурации вентиляторов под требуемый воздушный поток и дальнобойность.
Обслуживание промышленных воздухоохладителей
Регулярное обслуживание - обязательное условие надёжной работы оборудования. Программа обслуживания должна включать проверку следующих узлов.
Теплообменник: загрязнения, жир, лёд и коррозия снижают теплообмен и проходимость воздуха.
Вентиляторы и двигатели: проверка лопастей, подшипников, электрических соединений, вибрации и посторонних шумов.
Система оттайки: регулярная проверка нагревательных элементов, автоматики, датчиков и узлов дренажа.
Дренаж: засорённые или плохо изолированные дренажные линии приводят к скоплению воды и повторному обмерзанию.
Корпус и теплоизоляция: проверка на коррозию, механические повреждения и износ изоляции.
Воздушный поток: контроль того, что воздух свободно циркулирует, а хранящаяся продукция не перекрывает вход и выход воздуха.
Требования к обслуживанию заметно различаются между коммерческими и промышленными применениями, поэтому всегда стоит следовать инструкциям производителя.
Типичные проблемы воздухоохладителей
Ряд признаков может указывать на ошибки подбора, монтажа или обслуживания оборудования.
Избыточное обмерзание
Возможные причины: высокая влажность, частое открывание дверей, неверные настройки оттайки, недостаточная мощность оттайки или неподходящий шаг оребрения.
Низкая холодопроизводительность
Возможные причины: недостаточная мощность испарителя, ограниченный воздушный поток, загрязнённый теплообменник, некорректная подача хладагента, проблемы с вентиляторами или несоответствующие условия эксплуатации.
Неравномерная температура в помещении
Может быть следствием неудачного расположения прибора, недостаточной дальнобойности, перекрытого воздушного потока, неподходящего выбора вентиляторов или неудачной планировки помещения.
Избыточное энергопотребление
Высокое энергопотребление может быть связано с неэффективными вентиляторами, загрязнёнными теплообменниками, избыточной оттайкой, слабой теплоизоляцией, утечками воздуха, некорректными настройками холодильной системы или неверно подобранным оборудованием.
Вода или лёд возле прибора
Проблемы с дренажом, недостаточный подогрев дренажа, некорректная работа оттайки или ошибки монтажа могут приводить к замерзанию или скоплению талой воды рядом с воздухоохладителем.
Подбор воздухоохладителя должен быть частью комплексного проекта холодильной системы
Испаритель никогда не следует подбирать в отрыве от остальной холодильной системы.
Проект холодильной камеры, как правило, включает целый комплекс компонентов: компрессор или холодильный агрегат, испаритель, расширительный вентиль, соленоидный клапан, контроллер, фильтр-осушитель, трубопроводы, датчики и электрозащиту.
Поэтому воздухоохладитель должен быть согласован с:
- холодопроизводительностью системы;
- температурой кипения хладагента;
- типом хладагента;
- производительностью компрессора;
- расширительным устройством;
- условиями конденсации;
- температурой помещения;
- требованиями к воздушному потоку;
- стратегией оттайки;
- геометрией помещения;
- характером продукции и условиями эксплуатации.
Такой системный подход помогает избежать типичных проблем: нехватки холодопроизводительности, избыточного обмерзания, нестабильной температуры, лишнего энергопотребления и преждевременного выхода оборудования из строя.
Заключение
Промышленные и коммерческие воздухоохладители - это гораздо больше, чем просто вентиляторы и оребрённые теплообменники. Это ключевые теплообменные узлы, напрямую определяющие производительность, надёжность и эффективность холодильной системы.
Правильный воздухоохладитель подбирается под конкретную задачу: температуру помещения, холодильную нагрузку, влажность, требования к воздушному потоку, тип хладагента, шаг оребрения, способ оттайки, материалы конструкции и условия эксплуатации - всё это имеет значение.
Для небольшой коммерческой камеры хранения оптимальным решением может стать компактный потолочный испаритель. Для крупного морозильного склада или пищевого производства может потребоваться промышленный воздухоохладитель высокой производительности с тщательно подобранным шагом оребрения, воздушным потоком, материалами и системой оттайки.
Ключевой принцип прост: воздухоохладитель нужно подбирать под задачу целиком, а не только под холодопроизводительность.
Правильно спроектированный воздухоохладитель обеспечивает надёжный контроль температуры, эффективное распределение воздуха, качественный теплообмен и долгосрочную стабильную работу холодильной системы.
